- Измерение усилий вырыва анкерных болтов и тарельчатых дюбелей по ФЦС-44416204-09
- Оценка качества крепления навесных фасадов, конструкций, каркасов и т.п. на строительных объектах, предприятиях, при обследовании и реконструкции сооружений
- Лабораторные испытания различных видов крепежа

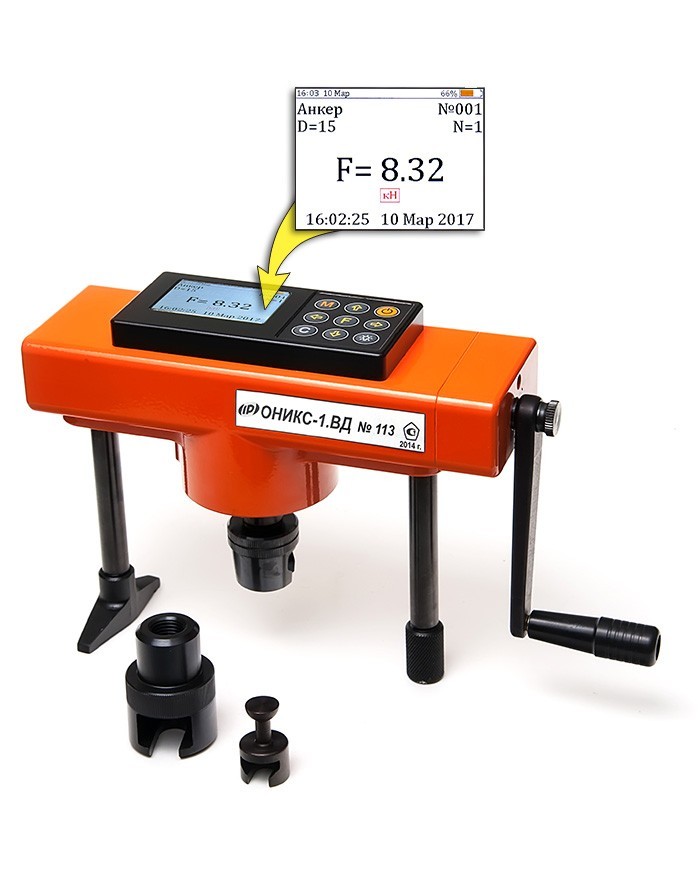

Измеритель усилия вырыва фасадных анкеров ОНИКС-1.ВД
- Эргономичная конструкция с двумя устойчивыми опорами с поворотным башмаком и винтовой регулировкой
- Быстрый и удобный монтаж при испытаниях
- Самоустановка оси вырыва анкера
- Быстрая выборка зазоров при установке и создание преднагрузки с помощью винтовой пары или штурвала для исключения систематических погрешностей измерений
- Встроенные электроника
- Контроль скорости нагружения
- Портативность, оптимальные габариты и масса приборов
- Дисплей: монохромный ЖК или цветной TFT
- Встроенный аккумулятор большой ёмкости
- Выпускают четыре модификации прибора на широкий диапазон нагрузок
Основные функции
- Индикация скорости нагружения и величины прикладываемого усилия
- Автоматическая фиксация усилия вырыва
- Автоматическая запись зависимости деформаций испытываемого анкерного крепления от прикладываемой к анкеру нагрузке (только в ОНИКС-1.ВД.030)
- Формирование результата по серии из 1…5 испытаний с вычислением коэффициента вариации
- Архивация результатов (450 серий по 5 измерений) и условий измерений в реальном времени
- Русский и английский язык меню и текстовых сообщений
- Разъем USB для работы с компьютером и заряда аккумулятора
| Диапазоны измерения нагрузки, кН: | |
| - ОНИКС-1.ВД.020 | 3...20 |
| - ОНИКС-1.ВД.030 | 3...30 |
| - ОНИКС-1.ВД.050 | 5,0...50 |
| - ОНИКС-1.ВД.100 | 5,0...100 |
| Предел погрешности измерения нагрузки, % | ±2 |
| Ход штока, мм (версии 020 / 030 / 050 / 100): | 8 / 50 / 6 / 10 |
| Память результатов | 2500 |
| Габаритные размеры, мм | |
| - ОНИКС-1.ВД.020 | 258x64x162 |
| - ОНИКС-1.ВД.030 | 335x130x313 |
| - ОНИКС-1.ВД.050 | 369x70x188 |
| - ОНИКС-1.ВД.100 | 396x78x215 |
| Масса прибора (020 / 030 / 050 / 100), кг | 2,3 / 6,6 / 3,6 / 5,4 |
- Перенос результатов измерений в ПК
- Архивация, документирование и обработка результатов
- Экспорт в Excel, сохранение в текстовый формат для других программ
Базовая комплектация
- Гидропресс со встроенным электронным блоком, существует несколько вариантов исполнений:
- ОНИКС-1.ВД.020 - с предельной нагрузкой вырыва до 20 кН, захват анкера ø 8 / 11 мм
- ОНИКС-1.ВД.030 - с предельной нагрузкой вырыва до 30 кН, захват анкера ø 11 / 15 мм
- ОНИКС-1.ВД.050 - с предельной нагрузкой вырыва до 50 кН, захват анкера ø 11 / 15 мм
- ОНИКС-1.ВД.100 - с предельной нагрузкой вырыва до 100 кН, захват анкера ø 11 / 15 мм
- Комплект захватов
- Зарядное устройство USB (1А)
- Кабель USB
- Программа связи с ПК на "Flash-визитке"
- Руководство по эксплуатации
- Сумка (ОНИКС-1.ВД.020) (при комплектации Кофром не поставляется)
- Свидетельство о Госповерке (1 год)
