Контрольные образцы (с калибровкой)

Пластины из стали с тупиковыми трещинами – предназначены для оценки чувствительности капиллярного метода контроля по соответствующему классу чувствительности.

  • Контрольный образец для капиллярной дефектоскопии, с калибровкой

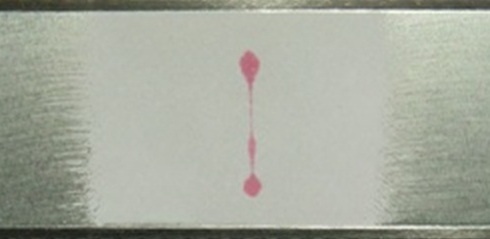

  • Контрольный образец – пластина 110х28х3 мм из стали марки 40х13 с трещиной длиной 6 – 7мм и с шириной раскрытия от 2 до 5 мкм – предназначен для оценки чувствительности капиллярного метода контроля по 2-му классу при контроле набором материалов II202 М101 П101 по ПНАЭ Г–7–018–89. Со свидетельством государственной метрологической поверки.

Капиллярный метод неразрушающего контроля (ГОСТ 18442-80) основан на капиллярном проникновении внутрь дефекта индикаторной жидкости и предназначен для выявления дефектов, имеющих выход на поверхность объекта контроля. Данный метод пригоден для выявления несплошностей с поперечными размером 0,1 - 500 мкм, в том числе сквозных, на поверхности черных и цветных металлов, сплавов, керамики, стекла и т.п. По совокупности качеств: возможности выявления микроскопических дефектов на поверхности, недоступных другим методам НК, стоимости контроля единицы площади изделия, простоте, отсутствию сложной аппаратуры, портативности и мобильности - капиллярный метод превосходит все другие. Красно-белый метод Цветной или красящий пенетрант наносится на поверхность объекта контроля. Благодаря особым качествам, которые обеспечиваются подбором определенных физических свойств пенетранта: поверхностного натяжения, вязкости, плотности, он, под действием капиллярных сил, проникает в мельчайшие дефекты, имеющие выход на поверхность объекта контроля. Проявитель, наносимый на поверхность объекта контроля через некоторое время после осторожного удаления с поверхности пенетранта, растворяет находящийся внутри дефекта краситель и за счет диффузии «вытягивает» оставшийся в дефекте пенетрант на поверхность объекта контроля. Имеющиеся дефекты видны достаточно контрастно. Индикаторные следы в виде линий указывают на трещины или царапины, отдельные точки - на поры.
