Наборы образцов шероховатости по ГОСТ 9378–93 (с сертификатом калибровки) из 6 образцов в диапазоне указанных Ra. Низкие цены

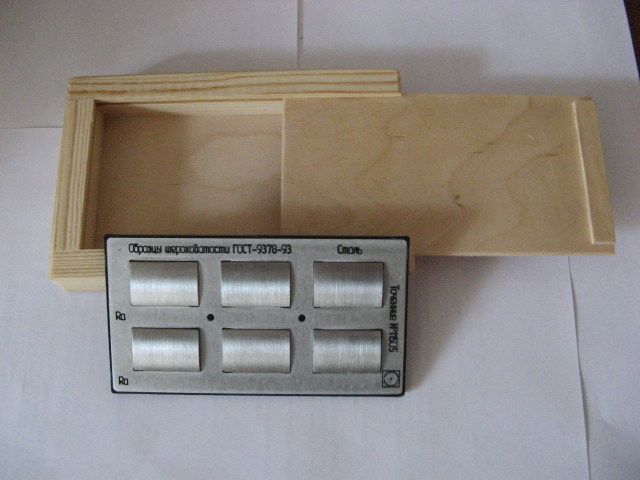

Образцы шероховатости поверхности (сравнения) ОШС - (для различных видов обработки: точение Т и ТТ, расточка Р, фрезерованием ФТ,ФТП, ФЦ, шлифование ШП, ШТ, ШЦ, полирование ПП, ПЦ, размер шероховатости по ГОСТ 9378-93, материал: сталь, чугун, медь, алюминий

Предназначены для сравнения визуально и на ощупь с поверхностями изделий, полученными различными видами обработки.



Образцы шероховатости (образец) шероховатости поверхности ОШС зарегистрированы в Системе добровольной сертификации средств измерений, сертификат соответствия № 10.00.12.120  выдан  01  октября 2010 г. Органом по сертификации ОАО «НИИТКД на основании протокола сертификационных испытаний № 142-И от 28.09.2010, выданного аккредитованным Испытательным Центром ОАО «НИИТКД», аттестат аккредитации № РОСС RU.00/012.

Образцы шероховатости (образец) шероховатости поверхности ОШС зарегистрированы в отраслевом Реестре средств измерений, допущенных к применению на железнодорожном транспорте в разделе «Средства допускового контроля общеотраслевого применения под № МТ 009. 2005. Свидетельство о регистрации выдано ФГУП  ВНИИИЖТ  МПС  России.



Технические характеристики



Параметр

шероховатости

Значение параметра

шероховатости, мкм

Базовая длина L, мм

Rа

0,32; 0,1; 0,05

0,25

0,4; 0,5; 0,63; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5;

0,8

3,2; 4,0; 5,0; 6,3; 8,0; 10; 12,5; 20

2,5

Rz

10,0; 12,5;

0,8

16; 20; 25; 32; 40; 50

2,5

63; 80; 160; 320

8

Допускаемое отклонение среднего значения параметра шероховатости  от номинального, %

от - 17 до + 12

Радиус кривизны образца (R),  мм

от 20 до 40

Габаритные размеры образца шероховатости, мм, не более

30х20

Масса, кг, не более

0,2

 Комплектность поставки

В комплект поставки входит 6 образцов с размерами согласно заказа

Футляр .....1

Паспорт, техническое описание ..... 1

Сертификат о калибровке средств измерения ..... 1





ОШС-ПП              Ra0,2 -Ra 0,05 Образцы шероховатости поверхности (сравнения) ОШС-ПП (полирование, форма образца плоское    Ra0,2; Ra0,16; Ra0,10; Ra0,08; Ra0,06; Ra0,05) стальные
ОШС-ПЦ               Ra0,2 - Ra0,05 Образцы шероховатости поверхности (сравнения) ОШС-ПЦ (полирование, форма образца цилиндрическая выпуклая Ra0,2; Ra0,16; Ra0,10; Ra0,08; Ra0,06; Ra0,05) стальные
ОШС-Р               Ra12,5 - Ra0,4 Образцы шероховатости поверхности (сравнения) ОШС-Р (расточка, форма образца цилиндрическая вогнутая Ra12,5; Ra6,3; Ra3,2; Ra1,6; Ra0,8; Ra0,4) стальные
ОШС-Р-Ч                   Ra20 - Ra1,6 Образцы шероховатости поверхности (сравнения) ОШС-Р-Ч (расточка, форма образца цилиндрическая вогнутая    Ra20; Ra12,5; Ra10; Ra6,3; Ra3,2; Ra1,6) чугунные
ОШС-Р                     Rz320-Rz10 Образцы шероховатости поверхности (сравнения) ОШС-Р (расточка, форма образца цилиндрическая вогнутая  Rz320; Rz160; Rz80; Rz40; Rz20; Rz10) стальные
ОШС-РО               Rz80 - Rz2,5 Образцы шероховатости поверхности (сравнения) ОШС-РО (ручное опиливание, форма образца плоская  Rz80; Rz40; Rz20; Rz10; Rz5; Rz2,5) стальные
ОШС-РШ              Ra1,6 - Ra0,1 Образцы шероховатости поверхности (сравнения) ОШС-РШ (ручное шлифование, форма образца плоская  Ra1,6; Ra1,25; Ra0,8; Ra0,4; Ra0,2; Ra0,1) стальные
ОШС-Т               Ra12,5 - Ra0,4 Образцы шероховатости поверхности (сравнения) ОШС-Т (точение, форма образца цилиндрическая выпуклая  Ra12,5; Ra6,3; Ra3,2; Ra1,6; Ra0,8; Ra0,4) стальные
ОШС-Т                  Ra20 - Ra0,63 Образцы шероховатости поверхности (сравнения) ОШС-Т (точение, форма образца цилиндрическая выпуклая  Ra20; Ra10; Ra5; Ra2,5; Ra1,25; Ra0,63) стальные
ОШС-Т                     Rz80 -Ra0,63 Образцы шероховатости поверхности (сравнения) ОШС-Т (точение, форма образца цилиндрическая выпуклая  Rz80; Rz40; Rz20; Ra2,5; Ra1,25; Ra0,63) стальные
ОШС-Т-Ч               Ra20 - Ra1,6 Образцы шероховатости поверхности (сравнения) ОШС-Т-Ч (точение, форма образца цилиндрическая выпуклая  Ra20; Ra12,5; Ra10; Ra6,3; Ra3,2; Ra1,6) чугунные
ОШС-Т                     Rz320 - Rz20  Образцы шероховатости поверхности (сравнения) ОШС-Т (точение, форма образца цилиндрическая выпуклая  Rz320; Rz160; Rz100; Rz80; Rz40; Rz20) стальные
ОШС-ТТ                  Ra12,5 - Ra0,4  Образцы шероховатости поверхности (сравнения) ОШС-ТТ (точение торцевое, форма образца плоская Ra12,5; Ra6,3; Ra3,2; Ra1,6; Ra0,8; Ra0,4) стальные
ОШС-ТТ-Ч             Ra20 - Ra1,6  Образцы шероховатости поверхности (сравнения) ОШС-ТТ-Ч (точение торцевое, форма образца плоская Ra20; Ra12,5; Ra10; Ra6,3; Ra3,2; Ra1,6) чугунные
ОШС-ТТ-А                   Rz320 - Rz10 Образцы шероховатости поверхности (сравнения) ОШС-ТТ-А (точение торцевое, форма образца плоская  Rz320; Rz160; Rz80; Rz40; Rz20; Rz10) алюминиевые
ОШС-ТТ                      Rz320 - Rz10 Образцы шероховатости поверхности (сравнения) ОШС-ТТ (точение торцевое, форма образца плоская  Rz320; Rz160; Rz80; Rz40; Rz20; Rz10) стальные
ОШС-ФТ                Ra12,5 - Ra0,4 Образцы шероховатости поверхности (сравнения) ОШС-ФТ (фрезерование торцевое, форма образца плоская  Ra12,5; Ra6,3; Ra3,2; Ra1,6; R0,8; Ra0,4) стальные
ОШС-ФТ-Ч            Ra20 - Ra1,6 Образцы шероховатости поверхности (сравнения) ОШС-ФТ-Ч (фрезерование торцевое, форма образца плоская  Ra20; Ra12,5; Ra10; Ra6,3; Ra3,2; Ra1,6) чугунные
ОШС-ФТ-А                Rz160 - Rz5 Образцы шероховатости поверхности (сравнения) ОШС-ФТ-А (фрезерование торцевое, форма образца плоская  Rz160; Rz80; Rz40; Rz20; Rz10; Rz5)  алюминиевые
ОШС-ФТ                Rz160 - Rz5 Образцы шероховатости поверхности (сравнения) ОШС-ФТ (фрезерование торцевое, форма образца плоская  Rz160; Rz80; Rz40; Rz20; Rz10; Rz5) стальные
ОШС-ФТП                  Ra12,5 - Ra0,4 Образцы шероховатости поверхности (сравнения) ОШС-ФТП (фрезерование торцевое перекрещивающееся, форма образца плоская  Ra12,5; Ra6,3; Ra3,2; Ra1,6; R0,8; Ra0,4) стальные
ОШС-ФТП-Ч            Ra20 - Ra1,6 Образцы шероховатости поверхности (сравнения) ОШС-ФТП-Ч (фрезерование торцевое перекрещивающееся, форма образца плоская  Ra20; Ra12,5; Ra10; Ra6,3; Ra3,2; Ra1,6) чугунные
ОШС-ФЦ                     Ra12,5 - Ra0,4 Образцы шероховатости поверхности (сравнения) ОШС-ФЦ (фрезерование цилиндрическое, форма образца плоская  Ra12,5; Ra6,3; Ra3,2; Ra1,6; R0,8; Ra0,4) стальные
ОШС-ФЦ-Ч               Ra20 - Ra1,6 Образцы шероховатости поверхности (сравнения) ОШС-ФЦ-Ч (фрезерование цилиндрическое, форма образца плоская  Ra20; Ra12,5; Ra10; Ra6,3; Ra3,2; Ra1,6) чугунные
ОШС-ШП               Ra3,2 - Ra0,1 Образцы шероховатости поверхности (сравнения) ОШС-ШП (шлифование периферией круга, форма образца плоская  Ra3,2; Ra1,6; Ra0,8; Ra0,4; Ra0,2; Ra0,1) стальные
ОШС-ШТ                 Ra3,2 - Ra0,1 Образцы шероховатости поверхности (сравнения) ОШС-ШТ (шлифование торцевое, форма образца плоская  Ra3,2; Ra1,6; Ra0,8; Ra0,4; Ra0,2; Ra0,1) стальные
 ОШС-ШЦ                   Ra3,2 - Ra0,1 Образцы шероховатости поверхности (сравнения) ОШС-ШЦ (шлифование периферией круга, форма образца цилиндрическая выпуклая  Ra3,2; Ra1,6; Ra0,8; Ra0,4; Ra0,2; Ra0,1) стальные
ОШС-ШЧ                   Ra3,2 - Ra0,1 Образцы шероховатости поверхности (сравнения) ОШС-ШЧ (шлифование чашеобразным  кругом , форма образца  плоская с перекрещивающимся изображением   Ra3,2; Ra1,6; Ra0,8; Ra0,4; Ra0,2; Ra0,1) стальные
ОШС-РМ                   Ra12,5 - Ra0,4 Образцы шероховатости поверхности (сравнения) ОШС-РМ (расточка, форма образца цилиндрическая вогнутая    Ra12,5; Ra6,3; Ra3,2; Ra1,6; Ra0,8; Ra0,4) медные
ОШС-Т-М              Rz80 - Ra0,4 Образцы шероховатости поверхности (сравнения) ОШС-Т-М (точение, форма образца цилиндрическая выпуклая  Rz80; Rz40; Rz20; Ra1,6; Ra0,63; Ra0,4) медные для коллекторов электрических машин
ОШС-Т-М                 Rz40 - Ra0,4 Образцы шероховатости поверхности (сравнения) ОШС-Т-М (точение, форма образца цилиндрическая выпуклая  Rz40; Rz20; Ra1.6; Ra1,25; Ra0,63; Ra0,4) медные для коллекторов электрических машин электровозов ЧС



НИЗКИЕ ЦЕНЫ!
