Простота в эксплуатации и современный дизайн обеспечивают высокую производительность расшифровки радиографических снимков!

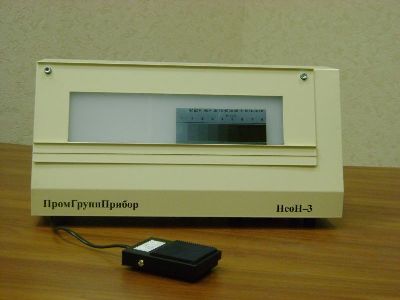

Негатоскопы серии НЕОН выпускаются в 4 модификациях НЕОН-1, НЕОН-2 для снимков длинной до 400мм и НЕОН-3, НЕОН-4 для снимков длинной до 300мм.
Описание.
Негатоскоп состоит из корпуса и передней панели. Передняя панель со смотровым экраном крепится на корпусе передними, боковыми и задними винтами. В корпусе установлены осветитель и плата электронного балласта.
Источником света в осветителе являются две люминесцентные лампы типа PL-L840/4P (мощностью 36 Вт каждая) обеспечивающие силу света для просмотра снимка с затемнением до 4Б, расположенные в отражателе параллельно просмотровому экрану. Пускорегулирующий электронный балласт обеспечивает зажигание ламп и регулировку их яркости.
Назначение:
- Предназначены для просмотра и расшифровки радиографических снимков сварных швов трубопроводов и других изделий промышленного назначения;
- Разработаны для работы в стационарных и передвижных радиографических лабораториях при строительстве и ремонте трубопроводов различного назначения;
- Снабжены накладными масками для просмотра пленок определенного формата, манипулятором «педаль», плавной регулировкой яркости свечения экрана.
Технические характеристики.
| Модификация |
НЕОН-1
|
НЕОН-2
|
НЕОН-3
|
НЕОН-4
|
| Размер просмотрового окна |
400х100
|
400х100
|
300х100
|
300х100
|
| Габариты, мм. |
560х260х160
|
560х260х160
|
460х240х150
|
460х240х150
|
| Масса, кг |
7,5
|
8
|
3,9
|
4,3
|
| Максимальна плотность потемнения просматриваемых рентгенпленок, Б. |
4,0
|
4,0
|
4,0
|
4,0
|
| Время установления рабочего режима, мин. |
8
|
8
|
8
|
8
|
| Встроенный денситометр |
нет
|
есть
|
нет
|
есть
|
| Неравномерность яркости просмотрового экрана, % |
не более 20
|
не более 20
|
не более 20
|
не более 20
|
| Максимальная яркость просмотрового экрана, кд/м2 |
17000
|
17000
|
17000
|
17000
|
| Диапазон измерения оптической плотности, Б |
–
|
0 - 3,5
|
–
|
0 - 3,5
|
| Цена младшего разряда индикатора, Б |
–
|
0,01
|
–
|
0,01
|
| Абсолютная погрешность при измерении оптической плотности в диапазоне от 0,10 до 0,60 Б, Б |
–
|
±0,04
|
–
|
±0,04
|
| Относительная погрешность при измерении оптической плотности в диапазоне от 0,61 до 3,00 Б, % |
–
|
5
|
–
|
5
|
| Потребляемая мощность, Вт. |
120
|
120
|
80
|
80
|
Комплектация.
- Негатоскоп НЕОН
- Сетевой кабель 220В.
- Педаль включения.
- Рамка универсальна позволяющая регулировать шарину просмотрового окна от 100мм до 70мм.
- Паспорт.
- Оптический датчик денситометра для моделей НЕОН-2 и НЕОН-4.
