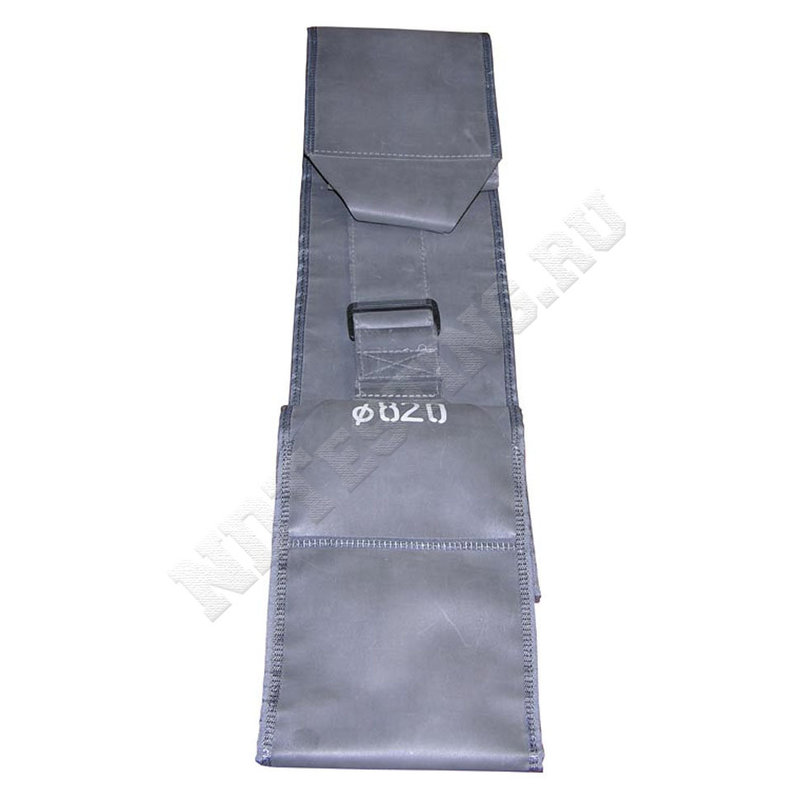

Пояс кассетный

Пояс для панорамного и фронтального просвечивания является вспомогательным приспособлением для облегчения закрепления кассет с радиографической пленкой при проведении радиографического контроля способом панорамного или фронтального просвечивания труб последовательно по участкам. Одновременно, пояса обеспечивают прижим к сварному шву и гарантированный перехлест форматной радиографической пленки.

Пояс выпускается по ТУ 4276-019-59316336–2008 различных типоразмеров – в зависимости от диаметра трубопровода и размера кассет.

Пояс представляет собой гибкую морозостойкую ленту с кармашками для кассет, расположенными таким образом, чтобы участки стыков кассет перекрывались не менее чем на 20 мм. Длина пояса рассчитана с учетом припуска на сварной шов.

В поясе для панорамного просвечивания «ПАНОРАМА» карманы прошиты по периметру. Пояс для панорамного просвечивания крепится на трубопровод карманами внутрь.

В поясе для фронтального просвечивания «ФРОНТ» карманы прошиты только по короткой стороне для удобства установки кассет. Пояс для фронтального просвечивания крепится на трубопровод кармашками наружу.

Крепление пояса на стык трубопровода осуществляется с помощью пряжки.

Пояса разработаны согласно рекомендациям ГОСТ 7512-82 “Соединения сварные. Радиографический метод”
