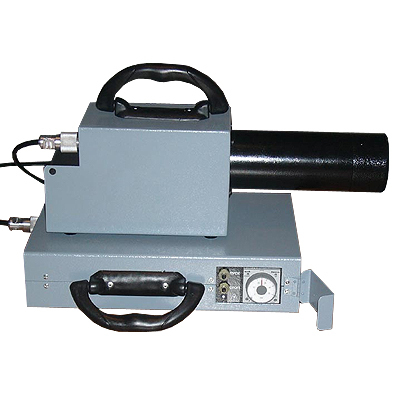

АРИНА-1 портативный импульсный рентгеновский аппарат

Малогабаритный импульсный наносекундный рентгеновский аппарат АРИНА-1

Назначение:

Строительство крупнейших трубопроводных систем России ведется на Востоке страны, где в отсутствие инфраструктуры, основным инструментом контроля качества сварных стыков трубопроводов становятся импульсные рентгеновские дефектоскопы, поскольку их небольшие габариты и вес, возможность питания от аккумуляторных батарей позволяют проводить эффективный контроль в сложных полевых условиях.
Сверхпортативный маломощный рентгенаппарат импульсного действия АРИНА-1 это самая младшая модель семейства приборов для рентгенографии АРИНА (АРИНА-1, АРИНА-3, АРИНА-7, АРИНА-9). С его помощью проводят исследования металлических изделий толщиной не более 30 мм (применительно к стали, с применением усиливающих флуоресцентных экранов и высокочувствительных рентгеновских плёнок), их сварных соединений методом рентгеновского неразрушающего контроля. Определяемые дефекты - непровары, трещины сварных стыков и конструкций из чёрных и цветных металлов, прожоги, поры и посторонние включения.

Особенности:

Рентгеновский аппарат АРИНА-1 представляет собой моноблок излучателя со встроенной маслонаполненной высоковольтной частью схемы питания и управления рентгеновской трубкой, низковольтными цепями общего питания устройства от аккумуляторной сборки из двух 12-вольтовых аккумуляторов ёмкостью 11 А⋅ч каждый, для которых предусмотрен специальный отсек. Ёмкости АКБ хватает для работы излучателя в течение получаса (примерно 500 импульсов). При этом цикла зарядки аккумуляторных батарей достаточно для производства около 35 рентгеновских снимков при средней дозе экспозиции.
Таким образом, главным преимуществом рентгенаппарата АРИНА-1 является возможность работы при отсутствии внешних питающих источников. Управление аппаратом производится при помощи небольшого пульта управления, который подключается к прибору 20-ти метровым кабелем, обеспечивая тем самым безопасную работу оператора. Для заряда аккумуляторов импульсный рентгенаппарат комплектуется зарядным устройством от сети переменного тока 220 В.
Все типы дефектоскопов АРИНА можно применять как для панорамного просвечивания, так и для направленного. Хорошие, читаемые рентгеновские снимки получаются при использовании отражающих экранов RCF-AGFA и радиографической плёнки AGFA F8.

Для повышения качества снимков путём снижения влияния на плёнку рассеянного рентгеновского излучения при фронтальном просвечивании рекомендуется использовать коллиматор XRS-АП.

Некоторые детали схемотехники аппаратов серии АРИНА:

Известно, что трубка импульсных рентгеновских аппаратов работает по принципу взрывной электронной эмиссии. Суть её заключается в следующем: при определённой напряжённости электрического поля в вакуумном диоде в результате сильного разогрева локальных областей катода собственным током автоэмиссии происходит их взрыв и образование плотной плазмы, являющейся интенсивным источником электронов. Образовавшаяся на катоде плазма приводит к созданию на катоде вакуумного диода жидкой составляющей из металла, из которого под действием электрического поля вытягиваются микроострия и на твёрдой части катода возникают кратеры. Таким образом, создаётся определённый микрорельеф катода. С каждым импульсом тока какое-то количество микроострий катода исчезает, а какое-то образуется вновь. Этот процесс получил название эффекта самовосстанавливающегося катода, который в полной мере реализован в рентгеновских трубках, применяемых импульсных рентгеновских дефектоскопах АРИНА.

Технические характеристики
Рабочее напряжение на рентгеновской трубке, кВ 180
Экспозиционная доза рентгеновского излучения на расстоянии (500 ± 20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин (не менее), мкКл/кг (мР) 129 (500)
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм до 30
Толщина стали, доступная для рентгенографирования с помощью высококонтрастных рентгеновских пленок, мм до 15
Диаметр фокусного пятна, мм 3
Напряжение питания: 24 В (сборка из 2-х аккумуляторов 12 В, 11 А⋅ч)
Масса и габаритные размеры составных частей, не более
Рентгеновский блок масса, кг 8,9
длина, мм 530
ширина, мм 125
высота, мм 210
Пульт управления масса, кг 1,5
длина, мм 140
ширина, мм 70
Условия эксплуатации Диапазон рабочих температур – от -40°С до +50°С
Относительная влажность воздуха 101,3+5,3-25,6 кПа (760+40-200 мм рт.ст.)
Атмосферное давление до 98% при температуре +25ºС и при более низких температурах без конденсации влаги
