Люксметр "ТКА-ПКМ" (05)

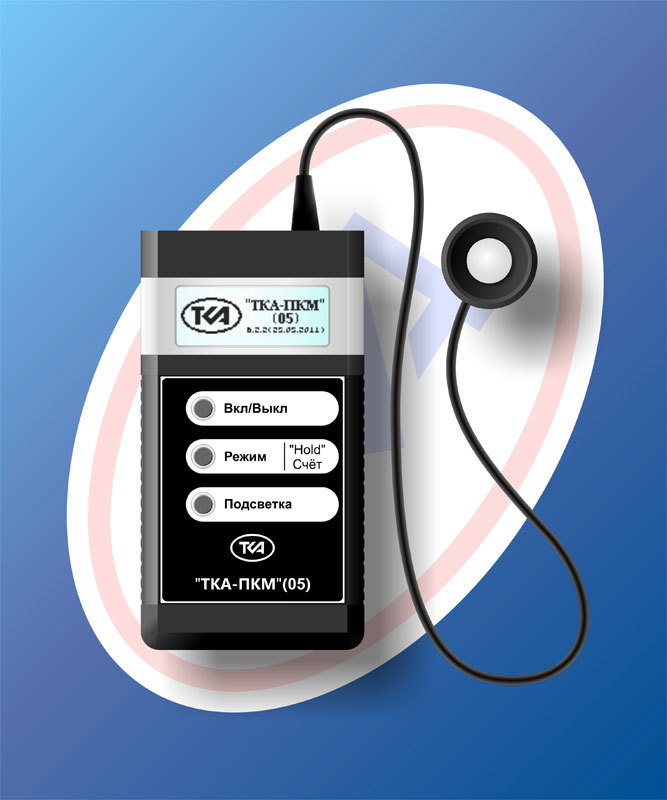

Назначение прибора Люксметр "ТКА-ПКМ"(05)
Прибор предназначен для измерения освещённости, создаваемой различными произвольно пространственно расположенными источниками.
Дополнительно реализован вывод информации на порт USB, данные передаются только с прибора на ПК. Скорость обновления информации с прибора составляет три измерения в сек. В комплект поставки входит кабель связи с ПК и диск с программным обеспечением под Windows: SPTerminal.
Основные технические характеристики прибора Люксметр "ТКА-ПКМ"(05)
| Диапазон измерений освещённости | 10 ÷ 200 000 лк |
| Основная относительная погрешность измерений освещённости (не более) | ± 8,0 % |
| Включая пределы допускаемой относительной погрешности, вызванной нелинейностью чувствительности прибора (не более) | ± 3,0 % |
| Включая пределы допускаемой относительной погрешности, вызванной отклонением относительной спектральной чувствительности от относительной спектральной световой эффективности (не более) | ± 5,0 % |
| Включая пределы допускаемой относительной погрешности, вызванной отклонением градуировки (не более) | ± 3,0 % |
| Включая пределы допускаемой относительной погрешности, вызванной пространственной характеристикой фотометрической головки люксметра (не более) | ± 5,0 % |
| Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С (не более) | ± 3,0 % |
Условия эксплуатации прибора Люксметр "ТКА-ПКМ"(05)
| Температура окружающего воздуха | от -30 до +60 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25°С | до 98 % |
| Атмосферное давление | 80 ÷ 110 кПа |
Габаритные размеры прибора Люксметр "ТКА-ПКМ"(05)
| Измерительный блок (не более) | 160х85х30 мм |
| Фотометрическая головка (не более) | Ø36х21 мм |
| Масса прибора (не более) | 0,5 кг |
| Элемент питания - типоразмер батареи «Крона» | 9 В |
Область применения прибора Люксметр "ТКА-ПКМ"(05)
Санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.
Программное обеспечение
В комплект поставки входит кабель связи с ПК и диск с программным обеспечением под Windows. Расчет показаний на экран прибора проводится раз в секунду, при этом оцифровка сигнала с фотодатчика производится на частоте 3 кГц, тактовая частота процессора 4 МГц, используется 12-разрядный АЦП. Скорость сброса данных с прибора ТКА-ПКМ(05) увеличена до трех измерений в секунду.
Установка USB драйвера (*.pdf)
ПО SPTerminal (*.exe)
Программа «ТКА Анализатор ВПО v1.0», необходимая для проведения поверки (*.zip)
Комплектация прибора Люксметр "ТКА-ПКМ"(05):
- Прибор комбинированный "ТКА-ПКМ"(05)
- Щелочной элемент питания типа “Крона” (6F22)
- Руководство по эксплуатации
- Паспорт
- Диск с программным обеспечением
- Кабель последовательного порта
- Сумка для прибора
- Транспортная тара
Существенные преимущества прибора Люксметр "ТКА-ПКМ"(05) перед аналогами
Прибор имеет автоматическую смену диапазонов, реализована функция HOLD, пониженное энергопотребление, графический индикатор с подсветкой. Возможность вырезания естественного фона освещения (см. ниже). Дополнительное оснащение интерфейсом связи с ПК позволяет: расширить возможности прибора без ущерба для времени снятия информации, отказаться от бумажных носителей во время проведения замеров параметров освещённости.
Данные передаются только с прибора на ПК, требуется свободный USB-порт и установка драйвера виртуального СОМ порта (for Windows XP/7/10). Прибор передает информацию в последовательный порт в текстовом режиме с использованием OEM 866 кодировки.
Для приема информации необходимо сконфигурировать последовательный порт ПК в режим 9600 бит/c, 8 бит данных, без бита четности и один стоповый бит и использовать любую терминальную программу.
Для приема данных на Android необходимо наличие USB-hosta, подключение USB HARDWARE и программу терминал для переходников USB<->COM (или микроконтроллеров) на FT232RL.
Окно terminal_v1_9b Комплект с планшетом на Android
Простой формат сброса данных и CDC – устройство позволяет использовать любую терминальную программу на различных операционных системах.
- Расчет цилиндрической косинусной насадки люксметра (Результаты исследований показали, что использование стекла МС-13 толщиной более 2,5 мм и высотой выступающей части над корпусом равной 1,5 мм обеспечивают формирование пространственной характеристики с погрешностью не более 5%. Этого вполне достаточно для применения подобной конструкции в рабочих средствах измерения). (*.pdf)
- Простой способ измерения светового потока, подходит для приближенной оценки светового потока большинства светильников или светодиодных модулей.
- Возможность вырезания естественного фона освещения
Наличие функции первоначального затемнения датчика позволяет при выключенном искусственном освещении в обследуемой точке измерить освещённость, обусловленную наличием естественного освещения. При дальнейшем измерении прибор будет вычитать из значения измеренной освещённости в этой же точке начально измеренный уровень естественной освещенности: Еиск = Е - Е ест. Высокая стабильность во времени темновых характеристик используемого фотодатчика и заводская коррекция начального темнового уровня канала при нормальных условиях градуировки позволяет оценить границы основной относительной погрешности результата измерений, выполненных таким способом, при условии незначительности вклада случайной составляющей, как θ = 1,1√2 θпр , где θпр – относительная погрешность прибора, ( θ = 12,5%, при θпр = 8% ), при доверительной вероятности P = 0,95.
При этом необходимо учитывать, что пока будут выполняться оба этапа измерения, уровень естественной освещенности должен оставаться постоянным, т.е. в условиях максимальной стабильной световой обстановки:
- плотная облачность;
- отсутствие движения людей и объектов в районе точки измерения;
- минимальное время между этапами измерения.
