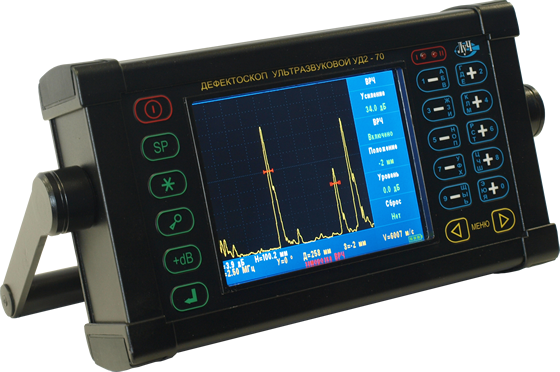

Ультразвуковой дефектоскоп УД2-70

По цене производителя!

Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.

Особенности ультразвукового дефектоскопа:

    • малые габариты;
    • построение АРД диаграмм;
    • два независимых строба АСД;
    • автоматическая регулировка усиления;
    • иммерсионный режим работы;
    • возможность синхронизации с внешними устройствами;
    • возможность обновления программного обеспечения Потребителем;
    • B-Скан;
    • большой цветной дисплей с высокой контрастностью и разрешающей способностью;
    • встроенные часы и календарь;
    • прочный алюминиевый корпус для тяжелых условий эксплуатации;
    • возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
    • встроенные типовые настройки для деталей подвижного состава ОАО "РЖД" и метрополитена;
    • специальная комплектация для ОАО "РЖД" и метрополитена.

Основные технические характеристики на ультразвуковой дефектоскоп УД2-70

    Рабочие частоты 0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц
    Диапазон контроля по стали от 3 до 7793 мм
    Диапазон рабочих частот приёмного такта от 0,2 до 12 МГц
    Диапазон устанавливаемых скоростей УЗ колебаний от 100 до 15000 м/с
    Частота повторения зондирующих импульсов 30; 60; 120; 250; 500; 1000; 2000 Гц
    Диапазон регулировки усиления от 0 100 дБ с дискретностью 0,5; 1,0 дБ
    Отсечка Линейная, компенсированная, от 0 до 100% высоты экрана
    Развёртка тип А, В
    Диапазон задержки развёртки от -30 до 7793 мм
    Погрешность измерения глубины залегания дефектов ±(0,1 + 0,02Н) мм
    Дискретность измерения расстояний 0,1 мм
    Погрешность измерения отношений амплитуд сигналов ±(0,1 + 0,03 N) дБ
    Диапазон регулировки ВРЧ от 0 до 80 дБ
    Память
    - настроек
    - изображения развёртки типа А
    - значений глубиномера

    400
    400
    4000
    Интерфейс связи с компьютером USB
    Размер рабочей части экрана 111,4 х 83,5 мм
    Диапазон рабочих температур -10...+50 °С
    Электрическое питание:
       - аккумуляторное
       - сеть переменного тока

    12 В;
    220 В 50 Гц
    Время непрерывной работы не менее 14 ч
    Степень защиты корпуса IP 64
    Габаритные размеры (без ручки для переноса) не более 245х77х145 мм
    Масса электронного блока не более 2,2 кг

Комплект поставки: Версия общего назначения

    Электронный блок ультразвукового дефектоскопа УД2-70
    1 шт.
    УЗ ПЭП
    3 шт.*
    Кабель соединительный (УЗ ПЭП/электронный блок)
    1 шт.**
    Кабель соединительный (компьютер/электронный блок)
    1 шт.
    Сетевой блок питания
    1 шт.
    Съёмная аккумуляторная батарея
    1 шт.
    Программное обеспечение
    1 к-кт.
    Сумка для переноски
    1 шт.
    Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
    ЛИВЕ.415119.025.0000 РЭ
    1 экз.
    Дефектоскоп ультразвуковой УД2-70. Паспорт.
    ЛИВЕ.415119.025.0000 ПС
    1 экз.

    *
    По заказу потребителя из прилагаемой номенклатуры УЗ ПЭП
    ** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП

Дополнительная комплектация, оговариваемая при заказе.

    Комплект для построения АРД диаграмм
    1 к-кт.
      -Программное обеспеченияе для электронного блока
      -Памятка по установке программного обеспечения
      -Образец V2
    1 шт.
    1 шт.
    1 шт.
    USB- flash карта
    1 шт.
    Инвертор - 12 В; ~220В; 100 мА
    1 шт.
    Запасная аккумуляторная батарея
    1 шт.
    Переходник для заряда съёмной аккмуляторной батареи вне прибора
    1 шт.
    Чехол
    1 шт.

Комплект поставки: Версия "локомотивная"

    Электронный блок ультразвукового дефектоскопа УД2-70
    1 шт.
    УЗ ПЭП, в том числе
        -П111-2,5- К12-004
        -П111-5-К6-003
        -П121-0,4-90-003(для контроля поверхности катания бандажей)
        -П121-2,5-40-М-003
        -П121-2,5-50-М-003
        -П131-2,5-0º/18º-ВО-04 комбинированный (для контроля осей колесных пар)
        -П122-2,5-90-004 (для контроля зубьев шестерни)
        -П122-2,5-90-003 (для контроля зубьев зубчатого колеса)
        -ПЭП П111-1,25-К20-003 (для контроля удлиненных ступиц)
        -ПЭП П131-2,5-0º/18º-ВО-03 (комбинированный для контроля осей колесных пар)
    6+4*шт.
    1 шт.
    1 шт.
    1 шт.
    1 шт.
    1 шт.
    1 шт.
    1 шт.*
    1 шт.*
    1 шт.*
    1 шт.*
    Кабель соединительный (УЗ ПЭП/электронный блок)
    1 шт.**
    Кабель соединительный (компьютер/электронный блок)
    1 шт.
    Устройство сканирования бандажей и ободьев колес УСБК-1
    1 шт.
    Стандартный образец СО-3Р или СО-2
    1 шт.
    Сетевой блок питания
    1 шт.
    Съемная аккумуляторная батарея
    1 шт.
    Программное обеспечение
    1 к-кт.
    Сумка для переноски
    1 шт.
    Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
    ЛИВЕ.415119.025.0000 РЭ
    1 экз.
    Дефектоскоп ультразвуковой УД2-70. Паспорт.
    ЛИВЕ.415119.025.0000 ПС
    1 экз.

    *
    Поставляется за дополнительную плату по заказу Потребителя
    ** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП

Комплект поставки: Версия "вагонная"

    Электронный блок ультразвукового дефектоскопа УД2-70
    1 шт.
    УЗ ПЭП, в том числе
        -П111-2,5- К12-004
        -П111-5-К6-003
        -П121-0,4-90-003 (для контроля поверхности катания колес)
        -П121-2,5-40-М-003
        -П121-2,5-50-М-003
        -П131-2,5-0º/18º-ВО-04 комбинированный (для контроля осей колесных пар)
        -П111-5-6-ШС-003
    6+1*шт.
    1 шт.
    1 шт.
    1 шт.
    1 шт.
    1 шт.
    1 шт.
    1 шт.*
    Кабель соединительный (УЗ ПЭП/электронный блок)
    1 шт.**
    Кабель соединительный (компьютер/электронный блок)
    1 шт.
    Устройство сканирования колёс УСКм
    1 шт.
    Стандартный образец СО-3Р или СО-2
    1 шт.*
    Сетевой блок питания
    1 шт.
    Съемная аккумуляторная батарея
    1 шт.
    Программное обеспечение
    1 к-кт.
    Сумка для переноски
    1 шт.
    Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
    ЛИВЕ.415119.025.0000 РЭ
    1 экз.
    Дефектоскоп ультразвуковой УД2-70. Паспорт.
    ЛИВЕ.415119.025.0000 ПС
    1 экз.

    *
    Поставляется за дополнительную плату по заказу Потребителя
    ** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП

Комплект поставки: Версия "метрополитен ТР-2"

    Электронный блок дефектоскопа УД2-70 (версия «Метрополитен» ЛИВЕ 415119.700.0000. ТР-2)
    1 шт.
    Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов»
    1 к-кт.
    Кабель 2BNC-LEMO
    1 шт.
    Кабель 2BNC-2LEMO
    1 шт.
    Съемная аккумуляторная батарея
    1 шт.
    Кабель соединительный (ПЭВМ/электронный блок)
    1 шт.
    Сетевой блок питания
    1 шт.
    Чехол для электронного блока
    1 шт.
    Сумка для переноски
    1 шт.
    Методика поверки
    1 шт.
    Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
    ЛИВЕ.415119.700.0000.ТР-2 РЭ
    1 экз.
    Дефектоскоп ультразвуковой УД2-70. Паспорт.
    ЛИВЕ.415119.700.0000. ТР-2 ПС
    1 экз.
    Свидетельство о поверке
    1 экз.
    Преобразователь АПЛ-111-28М
    4 шт.
    Преобразователь АПМ121-13
    4 шт.
    Преобразователь АПМ121-18
    4 шт.
    Преобразователь АПМ-6550-А1
    2 шт.
    Преобразователь АПТ-55176-А1
    2 шт.
    Преобразователь АПМ121-15
    4 шт.
    Преобразователь АПМ122-6
    4 шт.
    Преобразователь АПМ-540-АЛС
    2 шт.

Комплект поставки: Версия "метрополитен ТР-3"

Электронный блок дефектоскопа УД2-70 (версия «Метрополитен» ЛИВЕ 415119.700.0000. ТР-3)
1 шт.
Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов»
1 к-кт.
Кабель 2BNC-LEMO
1 шт.
Кабель 2BNC-2LEMO
1 шт.
Съемная аккумуляторная батарея
1 шт.
Кабель соединительный (ПЭВМ/электронный блок)
1 шт.
Сетевой блок питания
1 шт.
Чехол для электронного блока
1 шт.
Сумка для переноски
1 шт.
Программа и методика поверки
1 экз.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.700.0000.ТР-3 РЭ
1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.700.0000. ТР-3 ПС
1 экз.
Свидетельство о поверке
1 экз.
Преобразователь АПМ121-1,25-90-150-207
2 шт.
Преобразователь АПМ121-1,25-90-160-207
5 шт.
Преобразователь АПЛ-111-28М
5 шт.
Преобразователь АПМ121-13
2 шт.
Преобразователь АПМ121-18
5 шт.
Преобразователь АПМ121-22
2 шт.
Преобразователь АПМ-4025-3
2 шт.
Преобразователь АПМ-5025-3
2 шт.
Преобразователь АПМ-4025-У
2 шт.
Преобразователь АПМ-5025-У
2 шт.
Преобразователь АПМ121-2,5-50-110-209
2 шт.
Преобразователь АПМ121-2,5-50-150-209
2 шт.
Преобразователь АПМ121-2,5-60-150-209
2 шт.
Преобразователь АПМ121-2,5-50-130-209
2 шт.
Преобразователь АПМ121-2,5-50-160-209
5 шт.
Преобразователь АПМ121-2,5-60-120-209
2 шт.
Преобразователь АПМ121-2,5-60-160-209
2 шт.
Преобразователь АПМ121-15
5 шт.
Преобразователь АПМ122-6
5 шт.
Преобразователь АПМ-122-8
2 шт.
Преобразователь АПМ-540-АЛС
2 шт.
