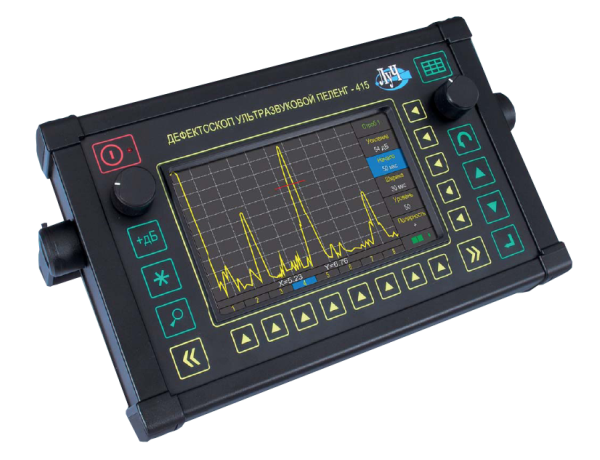

Многоканальный ультразвуковой дефектоскоп ПЕЛЕНГ-415

По цене производителя

Многоканальный ультразвуковой дефектоскоп ПЕЛЕНГ-415 предназначен для:

    - работы в составе многоканальных автоматизированных и механизированных установок;
    - работы с механизированными многоканальными сканерами;
    - контроля продукции на наличие дефектов типа нарушение сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений;
    - измерения глубины и координат залегания дефектов;
    - построения АРД-диаграмм и измерения эквивалентной площади дефекта.



Технические характеристики:

    количество независимых ультразвуковых каналов
    8
    диапазон контроля (по стали)
    от 2 до 15000 мм
    дискретные рабочие частоты
    0.4; 1.25; 1.8; 2.5; 5.0; 10.0; 15.0 МГц
    диапазон рабочих частот приёмного такта от 0,2 до 20 мГц
    диапазон устанавливаемых скоростей УЗ колебаний
    от 100 до 15000 м/с
    частота повторения зондирующих импульсов
    30, 60, 120, 250, 500, 1000, 2000 Гц
    диапазон регулировки усиления от 0 до 120 дБ с дискретностью 0,1; 0,2; 0,5; 1,0 дБ
    отсечка линейная, компенсированная, от 0 до 100% высоты экрана
    развертка
    тип А, В, С
    диапазон задержки развертки
    от -30 до 15000 мм
    погрешность измерения глубины залегания дефектов
    ± (0,05 + 0,01 H) мм
    дискретность измерения расстояний
    0,01 мм
    диапазон регулировки ВРЧ
    от 0 до 100 дБ
    память:
    – настроек
    – изображений развёртки типа А
    – изображений развёртки типа B
    – изображений развёртки типа C

    3000
    3000
    1000
    200
    интерфейс связи с персональным компьютером
    USB
    размер рабочей части экрана
    152 x 91 мм
    электрическое питание:
    – аккумуляторное
    – сеть переменного тока

    11 В
    220 В, 50 Гц
    время непрерывной работы
    не менее 9 час
    диапазон рабочих температур
    от -10 до + 50 °С
    степень защиты корпуса
    IP 64
    габаритные размеры (без ручки для переноса)
    290x190x100 мм
    масса электронного блока
    не более 4,2 кг



Отличительные особенности ультразвукового дефектоскопа Пеленг-415:

    • возможность работы по 8 ультразвуковым каналам одновременно;
    • удобное изменение параметров и настроек с помощью вращающихся регуляторов;
    • встроенные АРД-диаграммы;
    • иммерсионный режим работы;
    • автоматическая регулировка усиления;
    • возможность синхронизации с внешними устройствами;
    • три независимых строба АСД;
    • возможность обновления программного обеспечения Потребителем;
    • встроенные часы и календарь;
    • большой широкоформатный цветной дисплей с высокой контрастностью и разрешающей способностью;
    • прочный корпус для тяжелых условий эксплуатации;
    • возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
    • встроенный текстовый редактор.



Комплект поставки ультразвукового дефектоскопа Пеленг-415

Электронный блок дефектоскопа "Пеленг-415" (УД5-415)
1 шт.
УЗ ПЭП
8 шт. *
Кабель соединительный (УЗ ПЭП/электронный блок)
8 шт.**
Кабель соединительный (компьютер/электронный блок)
1 шт.
Блок аккумуляторный
1 шт.
Блок аккумуляторный резервный
1 шт.***
Источник питания сетевой
1 шт.
Программное обеспечение
1 к-кт
Чехол
1 шт.***
Сумка для переноски
1 шт.
Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415).
Руководство по эксплуатации. ЛИВЕ.415119.031 РЭ
1 экз.
Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415).
Паспорт. ЛИВЕ.415119.031 ПС
1 экз.
Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415).
Методика поверки. ЛИВЕ.415119.031 МП
1 экз.

* - Количество и тип УЗ ПЭП в комплекте поставки - по заказу потребителя из прилагаемой номенклатуры УЗ ПЭП

** - при поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП

*** - Поставляется за дополнительную плату по заказу потребителя.
