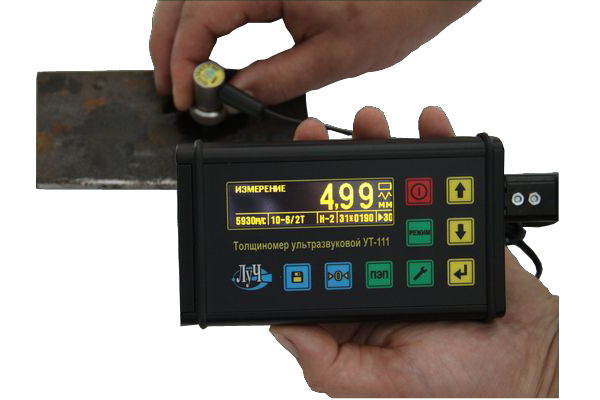

Ультразвуковой толщиномер УТ-111 (по цене производителя)

По цене производителя

Толщиномер ультразвуковой УТ-111 общего назначения по ГОСТ 28702-90, предназначен для ручного контактного измерения толщины изделий из различных металлов и сплавов, стекла, керамики, полимерных и композиционных материалов, у которых коэффициент затухания ультразвуковых колебаний на частоте 5,0 МГц не превышает 0,3 дБ/см, со скоростями распространения продольных ультразвуковых колебаний (УЗК) от 100 до 9999 м/с при одностороннем доступе к объекту измерения.
Толщиномер предназначен для измерения толщины изделий с плоской и выпуклой цилиндрической поверхностями со стороны контакта с УЗ ПЭП.
Толщиномер предназначен для эксплуатации в лабораторных и цеховых условиях, на предприятиях черной и цветной металлургии, в машиностроении, химической, нефтедобывающей и нефтеперерабатывающей промышленности и т.п. для контроля остаточной толщины изделий и металлоконструкций, подвергающихся коррозионному, в том числе и атмосферному воздействию.
Толщиномер (при использовании соответствующих типов УЗ ПЭП) может контролировать остаточную толщину изделий и металлоконструкций, находящихся под водой: обшивки корпусов судов и плавучих технических средств, стальные листовые и панельные элементы гидротехнических сооружений, трубопроводы, дюкерные переходы и т.п.



Основные технические характеристики ультразвукового толщиномера УТ-111:

    диапазон измерения (по стали) от 0,6 до 500 мм
    рабочие частоты преобразователя 1,25; 2,5; 5,0; 10,0 МГц
    дискретность измерения 0,01 или 0,1
    диапазоны установки скорости ультразвука от 100 до 9999 м/с
    дискретность установки скорости ультразвука 1 м/с
    память 20000 измерений
    электрическое питание:
    - сеть переменного тока
    - аккумуляторное

    220 В 50 Гц
    4,2 В
    время непрерывной работы не менее 12 ч
    диапазон рабочих температур от -10 до +50 °С
    степень защиты корпуса IP 65
    габаритные размеры не более 150 х 90 х 40 мм
    масса электронного блока не более 0,5 кг



Особенности ультразвукового толщиномера УТ-111:

    •  память на 10 настроек;
    •  измерение толщины полимерных, композиционных материалов и льда;
    •  модификация для подводных работ ;
    •  5 режимов измерений: обычный, дифференциальный (измерение отклонений от заданного размера), сканирование ("захват" и индикация минимального значения толщины при движении преобразователя по поверхности), нониус, разбраковка по толщине) ;
    •  работа с высокотемпературными преобразователем до 300 °С;
    •  работа с совмещённым преобразователем;
    •  регулировка чувствительности ;
    •  сигнализация допустимого утонения объекта контроля;
    •  яркий контрастный дисплей ;
    •  встроенная память и выход на персональный компьютер (порт USB);
    •  прочный алюминиевый корпус для тяжёлых условий эксплуатации;
    •  возможность заряда аккумуляторной батареи через порт USB компьютера;

Комплект поставки ультразвукового толщиномера УТ-111

Толщиномер ультразвуковой УТ-111 (электронный блок) 1 шт.
УЗ ПЭП 1 шт.*
Кабель соединительный (УЗ ПЭП – электронный блок) 1 шт.**
Кабель соединительный (электронный блок - компьютер) 1 шт.
Блок аккумуляторный (встроенный) 1 шт.
Сетевой блок питания 1 шт.
Программное обеспечение 1 компл.
Тест-образец 3 мм (встроенный) 1 шт.***
Толщиномер ультразвуковой УТ-111. Руководство по эксплуатации ЛИВЕ.415119.030 РЭ 1 экз.
Толщиномер ультразвуковой УТ-111. Паспорт ЛИВЕ.415119.030 ПС 1 экз.
Чехол для электронного блока 1 шт.****
Сумка для переноски 1 шт.****
Транспортная тара 1 шт.
* - толщиномер поставляется с одним УЗ ПЭП. Количество дополнительно поставляемых УЗ ПЭП, их тип и рабочая частота оговариваются при оформлении заказа.
** - при поставке УЗ ПЭП типа П112 кабель конструктивно может входить в состав ПЭП. При поставке УЗ ПЭП для подводных работ типа П112-5,0-10/2-100ПР длина кабеля оговаривается при оформлении заказа.
*** - толщина тест-образцов, поставляемых с различными типами УЗ ПЭП указана в таблице 3.2.
****- Поставляется за дополнительную плату по заказу Потребителя.



Таблица 3.2.

Условное обозначение УЗ ПЭП Поставляемый тест-образец
П112-10,0-6/2-Т-003 Тест-образец 3 мм (встроенный)
П112-5,0- 10/2-Т-003 Тест-образец 3 мм (встроенный)
П112-2,5-12/2-Т-003 Тест-образец 3 мм (встроенный)
П112-2,5Т-12/2-Б до 300 °С Тест-образец 3 мм (встроенный)
П112-5,0Т-12/2-Б до 300 °С Тест-образец 3 мм (встроенный)
П112-5,0-10/2-Т-100ПР Тест-образец 3 мм (встроенный)
П112-2,5-12/2-А Тест-образец 3 мм (встроенный)
П112-1,25-20/2-А Тест-образец 5 мм
П111-1,25-К20 Тест-образец 20 мм
П111-1,25-П20 Тест-образец 20 мм
