- ИНК-2.4 предназначен для оперативного технологического контроля предварительных напряжений в стержневой, проволочной и канатной арматуре частотным методом по ГОСТ 22362
- Модификация ИНК-2.4К дополнительно обеспечивает измерение параметров вибрации виброустановок, применяемых для уплотнения бетонных смесей в производстве железобетонных изделий (опция)
- Возможно измерение напряжений в канатах, растяжках и т.п. - при условии жесткой фиксации измерительной базы по ГОСТ 22362 и соответствующей градуировки прибора

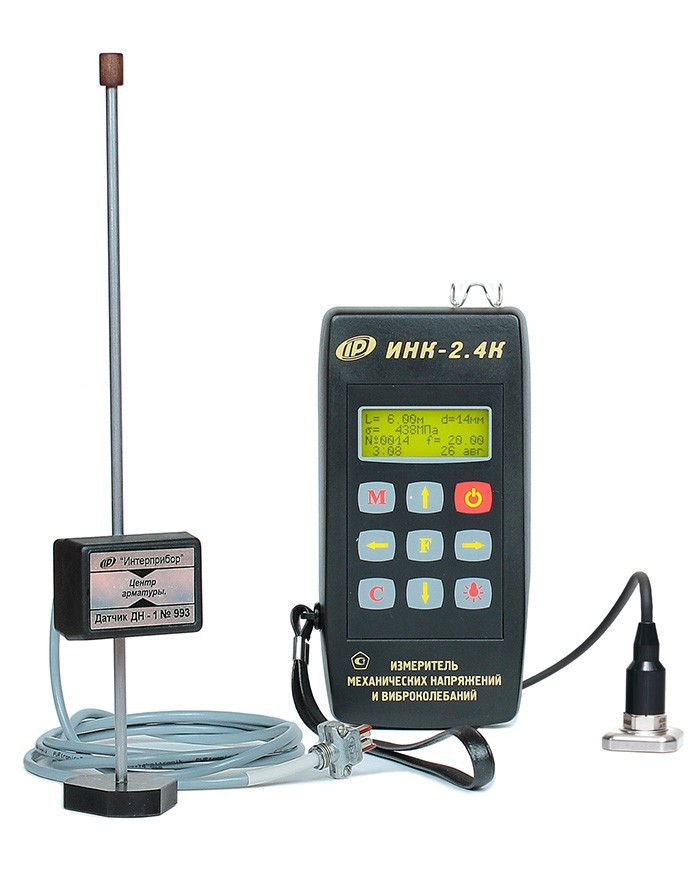

Измеритель напряжений в арматуре ИНК-2.4
- Высокие точность и помехоустойчивость измерительного тракта
- Запатентованные дифференциальный датчик и метод обработки сигналов, позволяющие проводить измерения при высоких уровнях ударных, вибрационных и электромагнитных помех
- Стабильная фиксация датчиков относительно арматурного стержня, исключающая воздействие помех от оператора
- Три вида датчиков частоты с надежной фиксацией:
– малогабаритный дифференциальный датчик ДН-1 - с магнитным креплением на поддоне форм и с регулировкой положения чувствительного элемента относительно арматуры
– миниатюрный интегральный датчик ДН-2 (массой 5 г.), с магнитным креплением на арматуре (опция)
– телескопический датчик с регулируемым опиранием на поддоны форм (опция) - Выпускается три модификации прибора
- Двойное назначение прибора: контроль натяжения арматуры + диагностика виброплощадок (опция, модификация ИНК-2.4К)
Основные функции
- Установка исходных данных: длины, диаметра и класса арматуры, проектного значения напряжения
- Автоматическая выборка сигналов колебаний арматуры с системным подавлением помех, фильтрацией и многофакторной статистической обработкой
- Вычисление фактического напряжения в арматуре, его отклонения от проектного значения, величины поправки на длину стержня и его удлинения (в режиме измерения напряжений)
- Измерение среднеквадратического значения виброскорости, амплитуды и частоты колебаний виброустановок (ИНК-2.4К, режим виброметра)
- Архивация 1200 результатов и условий измерений
- Отображение информации (результаты, параметры, объект, меню, архив, дата и время) на графическом дисплее с подсветкой
- Русский и английский язык меню и текстовых сообщений
- USB интерфейс
| Диапазоны измерений напряжений, МПа | 50...2000 |
| Диапазон длин / диаметров арматуры | 3...28* м / 3...36* мм |
| Диапазон измерения частот, Гц | 5...100 / 5...500** |
| Диапазон измерения амплитуд, мм | 0,02...5** |
| Диапазон измерения виброскорости, мм/с | 0,1...200** |
| Пределы погрешности измерения, %: | |
| - напряжений | ±4 |
| - амплитуды и виброскорости | ±6** |
| - частоты | ±0,2 |
| Габаритные размеры, мм: | |
| - электронного блока | 147x72x27 |
| - датчика индуктивного для измерения напряжений | 170x40x40 |
| - вибродатчика (для ИНК-2.4К) | Ø30x37** |
| Масса, кг: | |
| - электронного блока | 0,17 |
| - датчика индуктивного для измерения напряжений | 0,16 |
| - вибродатчика (для ИНК-2.4К) | 0,15** |
* - характеристика не нормируется, указаны справочные величины
** - для ИНК-2.4К в режиме виброметра
Базовая комплектация
- Блок электронный с чехлом; для заказа доступно несколько вариантов:
- ИНК-2.4Н, версия 1 - измеритель напряжений в арматуре, полная версия: есть фиксация в памяти результатов времени и даты, есть связь с ПК
- ИНК-2.4Н, версия 2 - измеритель напряжений в арматуре, упрощенная версия: нет фиксации в памяти результатов времени и даты, без связи с ПК
- ИНК-2.4К - комбинированный измеритель напряжений и виброметр (измерение виброскорости, виброперемещения и частоты), только полная версия: есть фиксация в памяти результатов времени и даты, есть связь с ПК
- Датчик напряжений на магнитной платформе (ДН-1)
- Датчик виброускорения ВД-608А11 (только для ИНК-2.4К)
- Магнит крепежный для датчика виброускорения (только для ИНК-2.4К)
- Аккумуляторы АА (2 шт.), зарядное устройство
- Программа связи с ПК на CD, кабель USB (кроме ИНК-2.4Н, версия 2)
- Руководство по эксплуатации
- Сумка
- Свидетельство о Госповерке (1 год)
