- Контроль и регистрация вибрации зданий и сооружений, определение периода основного тона и декремента затухания колебаний, и других параметров
- Многоканальная вибродиагностика конструкций, фундаментов, оснований, мостовых сооружений, вибрационного оборудования, компрессорных станций,...
- Поиска дефектов структуры различных объектов на основе специализированных методик

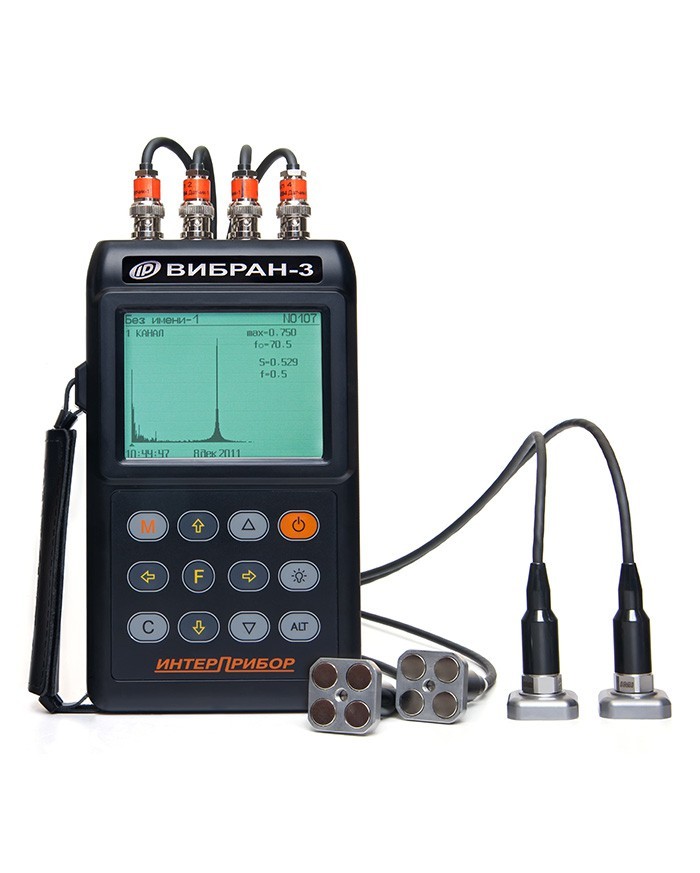

Виброанализаторы 4-канальные ВИБРАН-3
- Синхронная запись виброколебаний и получение спектра сигналов по 4 независимым каналам
- Универсальный интерфейс ICP для подключения вибродатчиков и вибродатчики со встроенной электроникой
- Специальный режим регистрации собственных колебаний зданий и сооружений и, опционально, работа с трёхосевым сейсмодатчиком
- Выпускаются четыре варианта исполнения прибора
- Малые габариты и вес
- Экономичное аккумуляторное питание от литиевого аккумулятора большой ёмкости
Основные функции
- Режим виброанализатора с выбираемыми частотными диапазонами и типом спектра
- Режим виброметра с вычислением СКЗ виброскорости и виброперемещения
- Выбор диапазона частот посредством меню
- Независимая регулировка усиления в каждом канале
- Запись и анализ временных характеристик сигналов в режиме осциллографа
- Спектральное разложение сигналов виброскорости и виброперемещения по 200...800 линиям спектра
- Получение спектра одновременно по 4 независимым каналам
- Усреднение спектров, оценка пикового и общего уровней вибрации
- Оконные функции Ханна, Блэкмена, прямоугольная
- Вычисление логарифмического декремента затухания и периода основного тона с отображением на экране спектра мощностей сигнала, графика логарифмического декремента, численных значений логарифмического декремента и периода основного тона (для ВИБРАН-3.1/3.2 версия 1)
- Автоматический и ручной запуск измерения
- Работа в режиме вибросборщика в течение длительного времени
- Автоматическое масштабирование сигналов и спектров при просмотре на дисплее
- Энергонезависимая память результатов измерений, карта microSD объёмом до 4 ГБайт
- Русский и английский язык меню и текстовых сообщения
- USB интерфейс для связи с ПК и сервисная программа
| ВИБРАН-3.1, версия 2 | ВИБРАН-3.2, версия 2 | ВИБРАН-3.1...3.2, версия 1 | |
| Диапазон рабочих частот, Гц | 2...100 / 5...1000 | 2...100 / 5...1000 / 50...10000 | --//-- |
| Диапазон рабочих частот в режиме измерения логарифмического декремента затухания, Гц | 0,1...10 / 1...100 | ||
| Количество каналов измерений / осей | 4 | 4 | 4 |
| Диапазон измерения виброскорости*, мм/с | 0,1...500 | 0,1...500 | 0,1...500 |
| Диапазон измерения виброперемещений*, мм | 0,01...10 | 0,01...10 | 0,01...10 |
| Количество линий в спектре | 200 / 400 / 800 | 200 / 400 / 800 | --//-- |
| Количество линий в спектре в режиме измерения логарифмического декремента затухания | 1000 | ||
| Пределы погрешности измерения, %, не более | ±5 | ±5 | ±5 |
| Объем памяти, Гбайт | до 4 | до 4 | до 4 |
| Время регистрации, час** | до 560 | до 560 | до 700 |
| Габаритные размеры электронного блока, мм | 190х110х32 | 190х110х32 | 190х110х32 |
| Масса электронного блока / датчика, кг | 0,3 / 0,08 | 0,3 / 0,08 | 0,3 / 2,5*** |
* - указаны параметры в базовой комплектации с акселерометрами 608A11
** - при работе с внешним источником питания на диапазоне 100 Гц
*** - масса сейсмометра для определения периода основного тона и декремента затухания
- Перенос результатов измерений в ПК, их обработка, документирование, экспорт в Excel, звуковой и текстовый форматы
- Дополнительная обработка сигналов в соответствующих приложениях: октавный и 1/3 октавный анализ, расширенный анализ до 10 тысяч линий спектра
Базовая комплектация
- Блок электронный с чехлом, выпускается несколько модификаций:
- ВИБРАН-3.1 версия 1 - диапазон до 1000 Гц, определение периода основного тона и декремента затухания при работе с сейсмодатчиком
- ВИБРАН-3.1 версия 2 - диапазон до 1000 Гц
- ВИБРАН-3.2 версия 1 - диапазон до 10 кГц, определение периода основного тона и декремента затухания при работе с сейсмодатчиком
- ВИБРАН-3.2 версия 2 - диапазон до 10 кГц
- Датчик-акселерометр ВД-608А11 с магнитом крепежным (4 шт.)
- Зарядное устройство USB (2А для версий 1) / (1А для версий 2)
- Кабель USB
- Программа связи с ПК на CD
- Руководство по эксплуатации
- Сумка
- Сертификат о калибровке (1 год)
