Измерители прочности бетона ИПС-МГ4.01, ИПС-МГ4.03, ИПС-МГ4.04

Утвержден тип средства измерения
Внесен в Госреестр РФ под № 60741-15,
также внесены в Госреестры Казахстана, Беларуси

Приборы ИПС-МГ4.01, ИПС-МГ4.03 и ИПС-МГ4.04 предназначены для оперативного неразрушающего контроля прочности и однородности бетона и раствора методом ударного импульса по ГОСТ 22690. Область применения прибора - определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Приборы могут применяться для контроля прочности кирпича и строительной керамики, также позволяет оценивать физико-механические свойства строительных материалов в образцах и изделиях (прочность, твердость, упруго-пластические свойства), выявлять неоднородности, зоны плохого уплотнения и др.

В отличие от аналогов, приборы снабжены:

  • устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением Ж ГОСТ 22690;
  • устройством маркировки измерений типом контролируемого изделия (балка, плита, ферма и т.д.);
  • функцией исключения ошибочного промежуточного значения.

Приборы имеют энергонезависимую память, режим передачи данных на компьютер через USB-порт и снабжен устройством ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.

Измерение прочности бетона заключается в нанесении на контролируемом участке изделия серии до 15 ударов, электронный блок по параметрам ударного импульса, поступающим от склерометра, оценивает твердость и упругопластические свойства испытываемого материала, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.

Алгоритм обработки результатов измерений включает:

  • усреднение промежуточных значений;
  • сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных значений;
  • усреднение оставшихся после отбраковки промежуточных значений;
  • индикацию и запись в память конечного значения прочности и класса бетона.

Модификация ИПС-МГ4.03 имеет все возможности прибора ИПС-МГ4.01, дополнительно оснащена функцией вычисления класса бетона В с возможностью выбора коэффициента вариации, снабжена 44 базовыми градуировочными характеристиками, учитывающими вид бетона, имеет подсветку дисплея, часы реального времени, функцию просмотра промежуточных значений прочности бетона и оснащена возможностью уточнения базовых градуировочных характеристик в зависимости от условий твердения и возраста бетона.

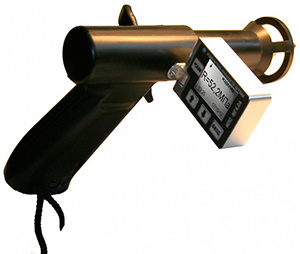

В модификации ИПС-МГ4.04 электронный блок закреплен на корпусе склерометра с возможностью поворота на 90° относительно его продольной оси. Прибор оснащен устройством автоматического определения направления удара, имеет функцию просмотра промежуточных значений.

Примечание: В соответствии с ГОСТ 18105 метод ударного импульса отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прибора.
Допускается также привязка градуировочной зависимости, установленной в приборе с помощью коэффициента совпадения в соответствии с ГОСТ 22690 (п. 6.1.8, Приложение Ж).

Технические характеристики измерителей прочности бетона

Наименование характеристик ИПС-МГ4.01 ИПС-МГ4.03 ИПС-МГ4.04

Диапазон измерения прочности, МПа от 3 до 100 от 3 до 100 от 3 до 100
Пределы допускаемой относительной погрешности измерения прочности, % ± 8 ± 8 ± 8
Объем архивируемой информации, значений 500 15000 16000
Количество индивидуальных градуировочных зависимостей, шт. 9 20 9
Количество базовых градуировочных зависимостей, шт. 1 44 1
Габаритные размеры, мм:
- электронного блока 180x90x30
- склерометра 185х130х70 180х140х130
Масса, кг, не более 0,77 0,55
Средняя наработка на отказ, ч, не менее 3000
Средний срок службы, лет, не менее 10

Комплект поставки измерителей прочности бетона

Электронный блок, склерометр, контрольный образец, кабель связи с компьютером, CD с программным обеспечением, упаковочный кейс, руководство по эксплуатации.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
