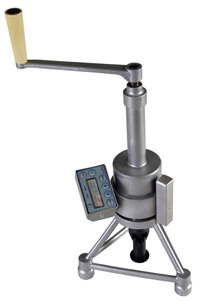

Измерители прочности бетона ПОС-50МГ4 «Скол», ПОС-50МГ4.О ПОС-50МГ4.П, ПОС-50МГ4.У, ПОС-50МГ4.ОД
Внесен в Госреестр РФ под № 27498-09 (продлен до 2019 года)
Внесен в Госреестры Казахстана, Беларуси
Приборы ПОС-50МГ4 предназначены для неразрушающего контроля прочности бетона методом отрыва со скалыванием и скалывания ребра по ГОСТ 22690.
Область применения приборов - определение прочности бетона на объектах строительства, при обследовании зданий и сооружений, а также для уточнения градуировочных характеристик ударно-импульсных и ультразвуковых приборов, в соответствии с Приложением №9 ГОСТ 22690.
Отличительной особенностью приборов является устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.
С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.
Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).
Существуют пять модификаций:
ПОС-50МГ4 «Скол» - комплектуется сменными насадками: рамой и опорной плитой, обеспечивающими испытание бетона, как методом скалывания ребра, так и методом отрыва со скалыванием.
ПОС-50МГ4.О - снабжен силовозбудителем с осевым расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методом отрыва со скалыванием.
ПОС-50МГ4.ОД - дополнительно комплектуется датчиком перемещения, измеряющим ход штока силовозбудителя и имеет функцию автоматической корректировки прочности.
ПОС-50МГ4.П - снабжен силовозбудителем с параллельным расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методами отрыва со скалыванием и скалывания ребра (силовая рама для испытаний методом скалывания ребра в комплект поставки не входит).
ПОС-50МГ4.У - имеет усиленную опорную плиту и силовозбудитель, применяется для испытаний методом отрыва со скалыванием, вырыва анкеров с усилием до 100кН.
Приборы оснащены энергонезависимой памятью 200 результатов измерений и имеют режимы установления индивидуальных градуировочных зависимостей и передачи данных на ПК. Занесенные в память приборов результаты измерения маркируются типом контролируемого изделия, датой и временем измерения. Индикация цифровая в кН и МПа.
Технические характеристики измерителей прочности бетона
| Наименование характеристик | ПОС-50МГ4 «СКОЛ» | ПОС-50МГ4.О | ПОС-50МГ4.ОД | ПОС-50МГ4.П | ПОС-50МГ4.У |
| Диапазон измерения прочности, МПа | 5…100 | ||||
| Предельное усилие скалывания (вырыва), кН | 5…60 | 7…100 | |||
| Основная относительная погрешность измерения силы, не более, % | ± 2 | ||||
| Габаритные размеры, мм: | |||||
| - силовозбудителя в сборе | 550х270х220 | 550х270х220 | 550х270х220 | 550х270х220 | 570х270х220 |
| - электронного блока | 80x80x60 | 80x80x60 | 80x80x60 | 80x80x60 | 80x80x60 |
| - силовозбудителя на раме «Скол» | 730x150x360 | – | – | – | – |
| Габаритные размеры в упаковке, мм: | |||||
| - силовозбудителя и электронного блока | 550х270х220 | 550х270х220 | 550х270х220 | 550х270х220 | 570х270х220 |
| - рамы «Скол» (второе место для транс. комп.) | 540x200x180 | – | – | – | – |
| Масса в полной комплектации, не более, кг | 13,4 | 7,3 | 7,3 | 6,8 | 13,0 |
| Масса в упаковке, кг | |||||
| - силовозбудителя и электронного блока | 11,9 | 12,7 | 12,7 | 11,9 | 17,5 |
| - рамы «Скол» (второе место для транс. комп.) | 10,4 | – | – | – | – |
| Средняя наработка на отказ, ч, не менее | 20000 | ||||
| Средний срок службы, лет | 10 | ||||
Комплект поставки измерителей прочности бетона
Силовозбудитель с опорной плитой, электронный блок, вилочный захват, тяга с микрометрической гайкой (кроме ПОС-50МГ4.ОД), анкерные устройства, бур (2 шт), шлямбур, гаечный ключ, резиновая груша, упаковочный кейс, руководство по эксплуатации, соединительный кабель, кабель связи с ПК, СD с программным обеспечением.
Дополнительно для ПОС-50МГ4 «Скол» поставляются: силовая рама для испытаний методом скалывания ребра. Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
Поверка измерителей прочности бетона
Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений государственные региональные центры метрологии, а так же другие аккредитованные юридические лица и индивидуальные предприниматели.
