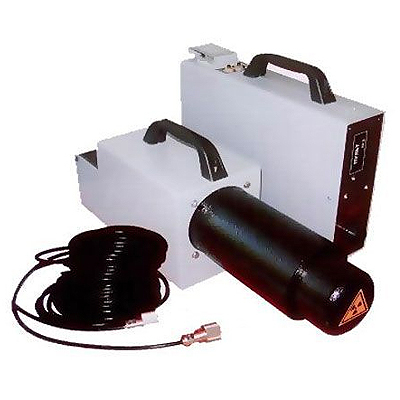

АРИНА-7 портативный импульсный рентгеновский аппарат
Рентгеновский наносекундный аппарат АРИНА-7, импульсный
Назначение
Рентген-аппарат АРИНА-7 это портативный рентгеновский излучатель импульсного действия. Разработан и производится для проведения контроля внутренней структуры материалов, широко применяется для проверки качества соединений металлов, в первую очередь сварных стыков трубопроводов на объектах в нестационарных условиях. Как и все дефектоскопы серии АРИНА, данная модель является подходящим решением для специалистов по радиодефектоскопии, работающих на выездах. Его удобно перевозить, - вместе с пультом управления он весит всего 14 кг. Прибавим к этому вес автономного блока питания, например, СПРУТ ИПА-24.18 - 13,5 кг. Опытные специалисты всегда ценили этот фактор. И хотя в последние годы производители делают упор на производство генерирующих моноблоков, работающих на высокой частоте преобразования напряжения питающей сети в повышенное напряжение с последующим его умножением и выпрямлением (с применением более сложных электронных схем и дорогостоящих компонентов), тем не менее, масса только одних моноблоков без источников автономного питания, составляет порядка 15-30 кг. Это сильно затрудняет использование моноблочных рентгеновских дефектоскопов в трассово-монтажных условиях.
Особенности рентгеновского аппарата АРИНА-7
Конструкция импульсного рентгеновского дефектоскопа АРИНА-7 предполагает использование различных приспособлений для закрепления прибора под разными углами с направлением излучателя на стык трубопровода. Для этого мы производим специальные штативы и магнитные крепления. Благодаря тому, что все приборы АРИНА имеют относительно равномерное излучение с диаграммой направленности в пределах полусферы, с их помощью можно производить панорамную съёмку из центра трубы. Такого рода исследования требуют применения специальных тележек. Для АРИНЫ в этом случае подходят тележки СПРУТ-1ТП.
Для получения более качественных снимков путём снижения влияния на плёнку рассеянного рентгеновского излучения при фронтальном просвечивании рекомендуется использовать коллиматор XRS-АП.
Управление АРИНОЙ-7 осуществляется с помощью несложных манипуляций. На лицевой панели выносного пульта управления (соединяется с излучателем высоковольтным кабелем длиной 25 м) расположены органы управления и индикации. Устройство оборудовано таймером экспозиции с несколькими временными поддиапазонами, имеется защита от отсутствия нагрузки при потере соединения между пультом и блоком излучателя. Аппарат оснащён замком безопасности, что исключает его несанкционированное включение, имеется встроенная защита высоковольтного блока от перегрева.
Если Вам потребуется дополнительная информация, касающаяся особенностей проведения неразрушающего радиографического контроля при помощи импульсных рентгеновских аппаратов АРИНА (АРИНА-3, АРИНА-7, АРИНА-9), рекомендуемым типам плёнки, применяемым экранам, толщине просвечиваемого металла, выбору времени экспозиции, - некоторые наши специалисты обладают многолетним опытом не только продаж данного оборудования, но и работой с ним в различных условиях. Напишите или позвоните, - они с удовольствием Вам помогут.
Некоторые детали схемотехники аппаратов серии АРИНА:
В импульсных рентгеновских аппаратах АРИНА, которые разрабатываются и производятся вот уже более полувека, в качестве источника высокого напряжения используется трансформатор Тесла, в котором энергия, накопленная в первичном контуре, передаётся во вторичный контур посредством срабатывания газового коммутатора. Как правило, другими разработчиками трансформаторов Тесла используется коэффициент связи К=0,6, который легко обеспечивается в чисто воздушном трансформаторе. В приборах производства ООО "СПЕКТРОФЛЭШ" применяется трансформатор на ферромагнитном сердечнике с коэффициентом связи приближённым к единице, разработанный специально для мобильных рентгенаппаратов. За счёт этого в трансформаторе существенно снижаются активные потери, улучшается работа коммутатора, увеличивается прочность жидкого диэлектрика в объёме высоковольтного блока.
Гарантии изготовителя:
Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода изготовителя. Гарантийный ремонт проводится изготовителем оборудования, либо уполномоченным сервисным центром.
АРИНА 7 - технические характеристики:
| Амплитуда напряжения на рентгеновской трубке, кВ | 250 | |
| Экспозиционная доза рентгеновского излучения на расстоянии (500 ± 20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин (не менее), мкКл/кг (мР) | 258,7 (1000) | |
| Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм | до 80 | |
| Толщина стали, доступная для рентгенографирования с помощью высококонтрастных рентгеновских пленок, мм | до 40 | |
| Диаметр фокусного пятна, мм | 2,5 | |
| Напряжение питания от однофазной сети переменного тока*, В | 220-230 | |
| Частота сети переменного тока, Гц | 50 ± 1 | |
| Напряжение питания от батареи аккумуляторов, В | 24 ± 3 | |
| Потребляемая мощность, ВА, не более | 250 | |
| Масса и габаритные размеры составных частей, не более | ||
| Рентгеновский блок | масса, кг | 7,9 |
| длина, мм | 515 | |
| ширина, мм | 140 | |
| высота, мм | 210 | |
| Пульт управления | масса, кг | 6 |
| длина, мм | 310 | |
| ширина, мм | 260 | |
| высота, мм | 150 | |
| Условия эксплуатации и хранения | Диапазон рабочих температур | от -40°С до +50°С |
| Относительная влажность воздуха | 101,3+5,3-25,6 кПа (760+40-200 мм рт.ст.) | |
| Атмосферное давление | до 98% при температуре +25ºС и при более низких температурах без конденсации влаги | |
| Температура хранения | от -5°С до +50°С | |
* Аппараты могут использоваться в электрических сетях с номинальным напряжением 230 В±10% и 220 В±10% частотой 50±1 Гц
