АРИНА-9 портативный импульсный рентгеновский аппарат

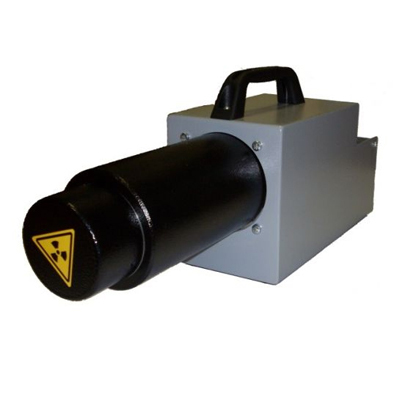

Аппарат рентгеновский импульсный наносекундный автономный АРИНА-9
Назначение:
Прибор разработан для исследований сварных швов металлоконструкций рентгенографическим методом. С его помощью выявляются посторонние включения (вольфрамовые, окисные, шлаковые и др.), трещины, прожоги, поры и непровары.
Аппарат АРИНА-9 - это носимый автономный источник рентгеновского излучения. Его наличие в арсенале лабораторий неразрушающего контроля совершенно оправдано, в первую очередь, на выездах. Возможность работы от источника питания на аккумуляторных батареях (СПРУТ-ИПА 24.18 - поставляется отдельно), надёжность и безопасность в эксплуатации, малые габариты и вес, полное соответствие заявленным характеристикам – факторы, подтверждённые многими специалистами в области дефектоскопии на промышленных предприятиях нефтегазового сектора, атомной энергетики, судостроения. Импульсный рентгеновский аппарат АРИНА-9 идеально подходит для проверки в полевых условиях соединений трубопроводов высокого давления больших и малых диаметров, выполненных сваркой плавлением.
Особенности рентгеновского аппарата АРИНА-9
В комплект оборудования входят две основные части: модуль излучателя и пульт управления. Для того, чтобы обезопасить операторов, пульт выносится на значительное расстояние от источника рентгеновского излучения. Блоки соединяются 25-метровым кабелем.
Конструкция изделия предполагает его использование для фронтальной и панорамной съёмки. С помощью магнитных креплений, штативов и специальных тележек с кронштейнами (приобретаются отдельно) возможно панорамное исследование мест соединения трубопроводов большого диаметра из центра трубы. Это достигается практически равномерным излучением в пределах полусферы. Для точного замера экспозиционной дозы можно воспользоваться любым интегральным дозиметром. Ориентировочная номограмма времени экспозиции применительно к обычной стали приведена в приложении к инструкции по эксплуатации. Также хотим обратить Ваше внимание на то, что все изделия линейки АРИНА (наиболее популярные из них: АРИНА-9, АРИНА-7, АРИНА-3) в силу конструктивных особенностей имеют лишь один регулируемый параметр физической величины – время экспозиции. Для получения качественных, контрастных снимков мы рекомендуем использовать радиографическую плёнку AGFA F8 совместно с экранами того же производителя.
В качестве дополнительной меры для получения более чётких снимков при фронтальном просвечивании рекомендуется использовать коллиматор XRS-АП. Коллиматор ограничивает воздействие рассеянного излучения на активный слой рентгеновской плёнки, улучшая качество изображения. Кроме того, коллиматор также выступает в качестве средства радиационной защиты персонала за счёт многократного ослабления неиспользуемой части рентгеновского излучения >>>.
ТТХ прибора предусматривает его эксплуатацию в жёстких климатических условиях (см. таблицу технических характеристик). Для защиты от перегрева в его схеме присутствует температурное реле.
Принцип действия импульсных рентгеновских аппаратов:
Принцип работы оборудования АРИНА-9 основан на явлении взрывной электронной эмиссии, возникающей в вакуумной рентгеновской трубке в результате подачи короткого, но мощного импульса высокого напряжения на катод. Схема управления обеспечивает постоянное поступление таких импульсов через цепь повышающих трансформаторов и разрядника, что позволяет получать на выходе вспышки рентгеновского излучения. В отличие от аппаратов непрерывного действия, в импульсных устройствах используется трубка с холодным катодом. Это существенно снижает стоимость оборудования, т.к. для его функционирования не требуется сложных многоконтурных систем охлаждения.
Гарантии изготовителя:
Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода изготовителя. Гарантийный ремонт проводится изготовителем оборудования, либо уполномоченным сервисным центром.
АРИНА 9 - технические характеристики:
| Амплитуда напряжения на рентгеновской трубке, кВ | 300 | |
| Экспозиционная доза рентгеновского излучения на расстоянии (500 ± 20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин (не менее), мкКл/кг (мР) | 309,7 (1200) | |
| Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм | до 85 | |
| Толщина стали, доступная для рентгенографирования с помощью высококонтрастных рентгеновских пленок, мм | до 45 | |
| Диаметр фокусного пятна, мм | 2,5 | |
| Напряжение питания от однофазной сети переменного тока*, В | 220-230 | |
| Частота сети переменного тока, Гц | 50 ± 1 | |
| Напряжение питания от батареи аккумуляторов, В | 24 ± 3 | |
| Потребляемая мощность, ВА, не более | 300 | |
| Масса и габаритные размеры составных частей, не более | ||
| Рентгеновский блок | масса, кг | 8,1 |
| длина, мм | 520 | |
| ширина, мм | 135 | |
| высота, мм | 215 | |
| Пульт управления | масса, кг | 6 |
| длина, мм | 310 | |
| ширина, мм | 260 | |
| высота, мм | 150 | |
| Условия эксплуатации и хранения | Диапазон рабочих температур | от -40°С до +50°С |
| Относительная влажность воздуха | 101,3+5,3-25,6 кПа (760+40-200 мм рт.ст.) | |
| Атмосферное давление | до 98% при температуре +25ºС и при более низких температурах без конденсации влаги | |
| Температура хранения | от -5°С до +50°С | |
* Аппараты могут использоваться в электрических сетях с номинальным напряжением 230 В±10% и 220 В±10% частотой 50±1 Гц
