Шмель-250

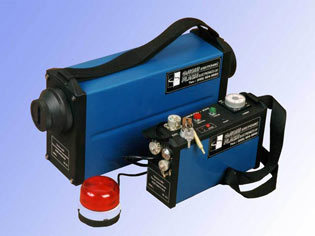

Переносной импульсный рентгеновский аппарат Шмель-250 выполнен из двух блоков: рентгеновского моноблока и пульта управления. Блоки соединены между собой кабелем длиной 25-100 метров. Рентгеновский генератор имеет биологическую защиту от обратного и рассеянного излучения, что обеспечивает безопасную работу оператора без использования специальных средств защиты.
Аппараты серии "Шмель" выпускаются в трех модификациях, отличающихся жесткостью рентгеновского излучения (т.е. значениями выходного напряжения, кВ - 220, 250, 240):
- Рентгеновский аппарат ШМЕЛЬ-220;
- Рентгеновский аппарат Шмель-250;
- Рентгеновский аппарат Шмель-240А (с автономным питанием).
Отличительные особенности рентгенаппарата Шмель-250
· Эксплуатация в любых атмосферных условиях в широком температурном диапазоне;
· Применение в схемах фронтального и панорамного просвечивания;
· Наилучшее отношение массы и потребляемой мощности к просвечивающей способности;
· Питание от промышленной сети или аккумуляторных батарей;
· Возможность применения в передвижных дефектоскопических лабораториях
Рентгеновский аппарат Шмель-250 применяется в следующих областях:
· Рентгенография сварных соединений в полевых условиях при прокладке и обслуживании газо- и нефтепроводов;
· Дефектоскопия муфт, кабелей, железобетонных и сотовых конструкций;
· Поиск закладок и внедренных устройств в помещениях
Технические характеристики на рентгеновский аппарат Шмель-250
|
Параметр |
|
Рентгеновский аппарат Шмель-220 |
Рентгеновский аппарат Шмель-250 |
Рентгеновский аппарат Шмель-240А |
|
Выходное напряжение |
кВ |
220 |
250 |
240 |
|
Угол выхода излучения: - с коллиматором |
град |
30 |
30 |
30 |
|
Толщина стали: - РТ-2 с флуоресцентными экранами - D-8 - с металлическими экранами - D-7 со свинцовыми фольгами |
мм |
45 28 19 |
54 34 26 |
49 32 24 |
|
Потребляемая мощность |
Вт |
100 |
150 |
120 |
|
Напряжение питания |
В |
220 переменное |
220 переменное |
автономное |
|
Вес рентгеновского моноблока |
кг |
8,4 |
8,2 |
9,2 |
|
Вес пульта управления |
кг |
1,9 |
1,9 |
1,9 |
|
Габаритные размеры рентгеновского моноблока |
мм |
451х112х226 |
451х112х226 |
382х110х216 |
|
Габаритные размеры пульта управления |
мм |
245х75х155 |
245х75х155 |
245х75х155 |
Аксессуары к рентгеновскому аппарату Шмель 250:
· Блок аккумуляторов и специализированное зарядное устройство. Блок аккумуляторов снабжен индикатором разряда.
|
Время работы аппарата «Шмель-250» в режиме излучения от полностью заряженного блока аккумуляторов |
4 - 5 часов |
|
Масса блока аккумуляторов |
14,5 кг |
|
Время полного заряда от специализированного зарядного устройства, не более |
8 часов |
|
Напряжение питания зарядного устройства |
~ 190 - 220 В, 50 Гц |
|
Мощность, потребляемая зарядным устройством от сети, |
75 Вт |
- Транспортное средство для панорамного просвечивания. Предназначено для транспортировки аппарата Шмель-250 с блоком аккумуляторов в трубопроводе диаметром от 720 до 1420 мм. Транспортное средство снабжено фонарем освещения.
- Крепление рентгеновского аппарата Шмель 250 для фронтального просвечивания. Предназначено для крепления рентгеновского моноблока на внешней поверхности трубопровода диаметром 425-1420 мм при использовании фронтальной схемы просвечивания. Моноблок фиксируется с помощью противовеса.
